為什么三相電流不平衡會造成零線電流大于火線
2022-09-29
為什么三相電流不平衡會造成零線電流大于火線電流？
在三相四線制的配電系統中，如果電流波形為正弦波，且相位相差120度，并且幅度相同，在零線上矢量疊加的結果是零，即三相負荷平衡時，零線電流為零。

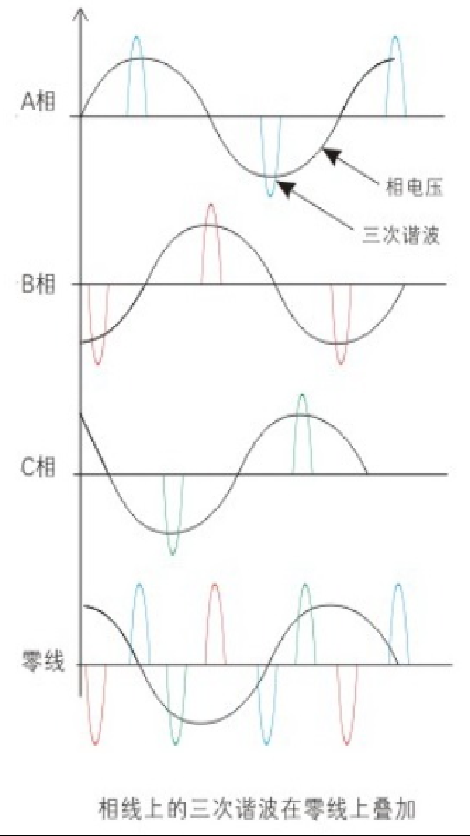

如果用電負荷為單相整流負荷，那么相電流的波形為脈沖狀，并且相差120度，則他們在零線上疊加的結果如下圖所示?？芍憔€上的脈沖電流是相互錯開的，無法抵消。因此，零線上的電流是各相電流之和。
